光伏组件内部缺陷检测,便携式 EL 设备如何在现场实现一体化?

发布于 10-08 55 次浏览

光伏组件在出厂、运输、安装及长期运行过程中,可能出现隐裂、碎片、断栅、PID 衰减等内部缺陷。这类缺陷肉眼无法直接观察,却会逐步带来功率衰减,影响电站整体发电表现。如何在不同现场快速、方便地完成组件内部缺陷筛查,是光伏运维、验收和质量管控环节持续关注的话题。

EL 检测,即电致发光检测,是识别组件内部缺陷的主流技术。其原理是给组件通电,让电池片发出近红外光,再用高灵敏度相机成像,隐裂、断栅、黑心片等缺陷会在图像上清晰呈现。传统 EL 设备多用于夜间或暗光环境,且体积较大,现场移动和布置存在一定局限。随着屋顶分布式、山地、农光互补等项目增多,便携化、一体化的 EL 检测方案受到越来越多关注。

便携式 EL 检测仪的价值,主要体现在 "轻量化+一体化" 上。它需要便于携带、可快速部署,同时把相机成像、电源供电、图像分析、报告生成等环节整合到一起,减少现场多设备协同的复杂度。对屋顶分布式、狭窄空间等作业环境而言,轻便、无需拆卸组件即可检测的特点,能够显著降低现场作业的复杂度。

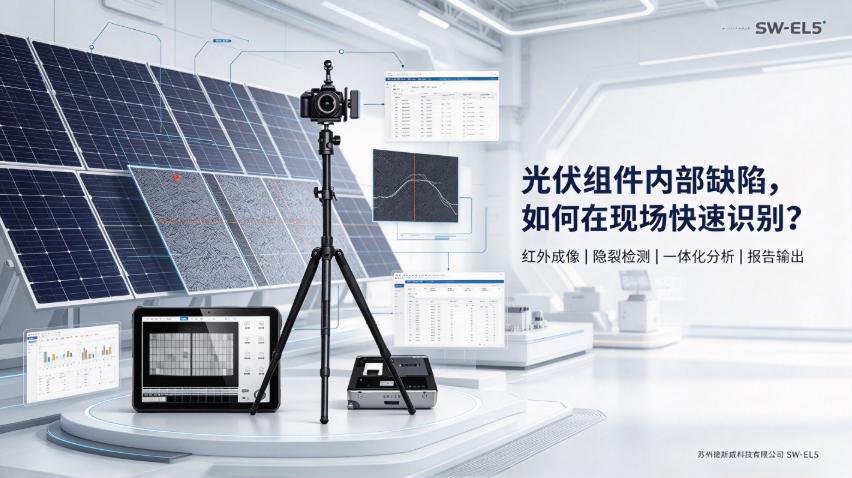

苏州德斯威科技有限公司 SW‑EL5 便携式 EL 检测仪,就是面向光伏电站现场检测设计的一体化设备。它采用 2476 万像素高感红外相机,分辨率可达 6000×4000,芯片为 23.5×15.6mm CMOS 传感器,配备 18mm 广角红外镜头,锗芯片红外折射率约 99.9%,精度约 0.5mm/pixel,检测面积覆盖 4000mm×3000mm,可清晰捕捉组件隐裂、碎片、PID 衰减等细微缺陷。设备采用全时暗光自动对焦,在夜间测试具备更卓越的对焦性能,并支持在 3A 弱电流下呈现清晰隐裂成像。

供电与续航,是现场 EL 检测能否连续作业的关键。SW‑EL5 配备 20AH 储能移动电源,输出电流可达 8A、电压 70V、负载功率 100W~700W,采用恒流恒压输出,电量变化不影响输出稳定性;单次续航可检测约 800~1000 块光伏板,并具备延迟断电功能。设备支持软件无线控制检测上电,可通过平板电脑无线控制整套设备操作并查看检测结果,无需多步操作上电与拍照,实现相机与电源的同步测试。

设备的便携与一体化操作,是它的突出特点。整机配备 2.5 米碳纤维三脚架与 720 度检测云台,组件多角度测试更便捷;设备支持整机无线远程操作,一人即可完成整个项目。配套专业级 EL 检测 APP,可调节相机曝光时间、ISO、光圈等参数,控制电源长时通电与延迟通断电并同步拍照检测,实现报告一体化生产模式。检测图支持条码匹配、日期防伪水印、缺陷位置标记与缺陷分类保存,可对检测图像导出生成检测报告。整机收纳于三防拉杆箱,携带运输轻便安全。配套 Windows 专业软件,支持缺陷自动检测、分类识别保存、文件夹日期管理、统计、增益、截图及相机参数调节。

在应用场景上,SW‑EL5 覆盖光伏电站精细化检测需求。电站建设阶段,可快速识别运输损伤或安装应力导致的微裂纹、断栅等问题;日常运维中,能检测 PID 衰减、焊接缺陷等隐性故障;特别适用于分布式屋顶项目及地形复杂的大型地面电站,帮助运维团队快速定位低效组件。其高精度成像能力还可用于组件回收评估,为光伏资产全生命周期管理提供依据。设备可适配沙漠、高原、屋顶、丘陵、山坡、雪地、大棚、农光互补、渔光互补、风光互补等多种环境。

随着光伏产业精细化程度提升,组件内部缺陷检测需求持续增长。便携式 EL 检测仪,把 "高清成像、便携携带、稳定供电、一体化分析" 结合到一起,帮助运维、验收与质检人员在更多现场场景中完成组件检测,是光伏全产业链中实用且高效的检测工具。

#苏州德斯威科技有限公司 SW‑EL5 #SW‑EL5 便携式 EL 检测仪 #光伏组件 EL 检测 #光伏组件隐裂检测 #光伏组件到货验收 #光伏电站运维检测
