光伏电站中，汇流箱与逆变器是电气链路的关键节点。直流汇流、逆变转换、并网输出，都经过这里完成。一旦这些设备运行的电能质量出现问题 —— 比如谐波超标、三相不平衡、电压波动 —— 不仅会影响发电效率，还可能加速设备老化、引发保护误动作甚至安全事故。因此，对这些电气节点的电能质量监测，正成为电站并网与运维的常规需求。
电能质量监测不同于简单的电气测量。谐波、间谐波、高次谐波、闪变、不平衡等指标，需要设备按照标准方法长时间记录与分析；并网点的异常往往是间歇性的，需要设备持续值守，捕捉瞬间事件并保存波形。这就对监测设备提出了多通道、高精度、大存储、长时录波等要求，尤其对集中式电站、汇流箱数量多、监测点多的场景，多通道设备能明显减少巡检工作量。
对运维人员而言，一套实用的电能质量监测设备，不仅要 "测得出"，还要 "看得懂"。测得出，意味着设备能量程宽、采样率高、能覆盖谐波与瞬态；看得懂，则要求配套软件能把海量数据转化为清晰的趋势图、谐波分析与符合国标的检测报表，帮助快速定位问题。当测量与分析形成闭环，电能质量监测才能真正指导运维决策。

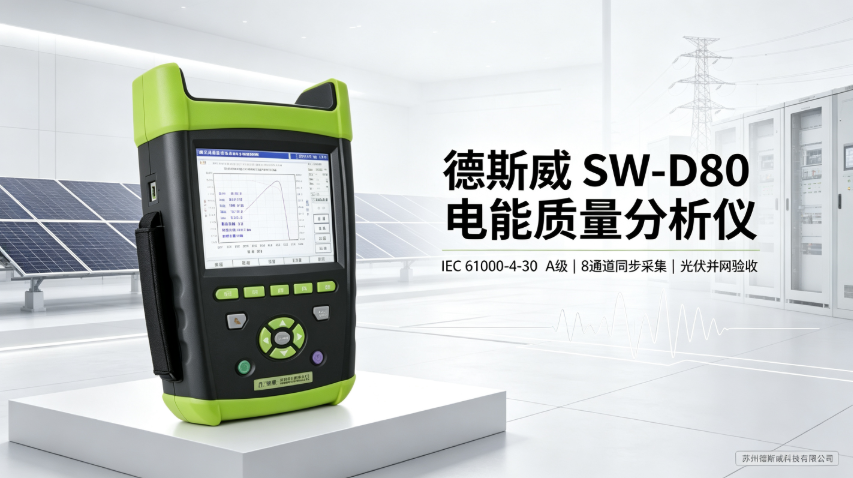

苏州德斯威科技有限公司 SW‑D80 电能质量分析仪，就是面向光伏电站汇流箱、逆变器等设备电性能监测设计的 A 级仪表。它采用 16 位采样位数，单通道 51.2kHz 采样率，最高采样频率 200kHz，显示精度高；支持 1-100 次谐波、0.5-99.5 次间谐波以及 2kHz-9kHz 高次谐波测量，测量性能满足 IEC 61000-4-30 A 级标准，同时符合 IEC 61000-4-7 谐波测量与 IEC 61000-4-15 闪变测量要求，瞬时最大可测电压 6000V，满足光伏并网点高电压测量需求。
多通道与大存储，是这款设备面向集中式电站的关键设计。SW‑D80 支持 50Hz/60Hz 工频电网测量，配备中英双语设置，可自定义多国相序颜色标准与计算方式；具备多通道设计，可同时完成 8 路电力线路的电能质量检测，适配汇流箱、逆变器等多点位监测；内置最高 32G 大容量存储，支持长时间不间断数据记录；兼容手动录波、定时录波，最长可连续录波 50 小时，还可定制触发录波；具备事件波形捕捉能力，可对各通道设置事件阈值，记录电压暂降、暂升、中断、波动闪变、谐波异常等事件。
测量功能方面，SW‑D80 支持直流电压、直流电流检测，可测量基础电参量、谐波、功率、线损、三相不平衡、电压波动与闪变等多项指标。电压量程 0-1500V（瞬时 6000V）、精度 0.1%，电流量程 600~6000A、精度 0.1%，功率测量精度 0.5%；瞬态监测可捕获最短 50μs 波形，帮助捕捉冲击电流等异常。设备支持单相 / 三相逆变器电参数分析，闪变测量 PST（短闪变）/PLT（长闪变），并支持功率分解与能量损耗货币统计，直观呈现损耗的经济影响。
数据导出与软件分析，是这款设备提升检测效率的重要部分。SW‑D80 配备 5.6 英寸 LCD 显示屏，可实时显示单或多通道实时波形图、相位矢量图、谐波等；配置 1 路千兆以太网接口，可安全完整地导出数据，并兼容 Modbus 协议远程读取设备数据；配置 USB 接口，可通过 U 盘导出数据或升级软件。配套 POViewer 分析软件免费标配，支持统计数据分析（趋势图展示电压、电流、功率、频率、谐波）、谐波分析（直方图与趋势图）、事件数据分析、报表输出（可生成符合国标要求的 Excel/Word 检测报表、ITIC 曲线），并导出 CSV 格式原始记录数据，支持多份数据导入对比，报表判定参数可自定义，便于电能质量问题定位与报告归档。设备还可选配 5A、200A、500A 电流钳及 6000A 电流环，兼容用户自有电流钳与多品牌电流互感器。
硬件与可靠性方面，SW‑D80 工作电压 CAT III 600Vrms，安全等级 600V CAT IV/1000V CAT III，防护等级 IP53，工作时间≥6 小时，适合户外现场作业；参数设置向导以可视化引导完成测量基础配置，降低操作门槛。在应用上，SW‑D80 适用于光伏电站汇流箱、逆变器等设备电性能监测，用于评估电能安全及设备运行状态，测试数据可配套分析软件开展二次解析，是光伏电站并网及运维检测的常用设备，为电站电气健康与并网合规提供量化支撑。
