光伏电站并网后，电能质量不仅关系到电网稳定，也直接反映逆变器、汇流箱等核心设备的运行状态。谐波超标、电压波动、闪变、三相不平衡、电压暂降暂升…… 这些问题如果只靠常规巡检很难发现，却可能长期侵蚀设备寿命、影响发电量，甚至引发并网纠纷。一台符合国际 A 级标准的电能质量分析仪，正在成为光伏电站验收、巡检与故障排查的关键工具。
电能质量监测的难点，在于 "问题藏在细节里"。常规仪表只能看到电压电流有效值，而谐波、间谐波、高次谐波、闪变、瞬态脉冲等问题，需要更宽的频带、更高的采样率和更长的记录时间才能捕捉。尤其光伏电站从汇流箱到逆变器再到并网点，涉及多路电力线路，单通道设备需要反复接线，效率低且难以同时比对。更重要的是，光伏直流侧电压高达 1500V，瞬态过电压可能达到数千伏，设备本身的耐压安全等级必须过硬。
国际上对电能质量测量有明确的分级标准。IEC 61000‑4‑30 将测量性能分为 A 级、S 级等不同等级，其中 A 级适用于需要精确测量、合同结算、故障排查等场景，对各项参数的测量不确定度有严格要求。选择 A 级仪表，意味着数据可作为并网验收、运维考核、商业结算的权威依据，这也是越来越多电站项目明确要求 A 级设备的原因。

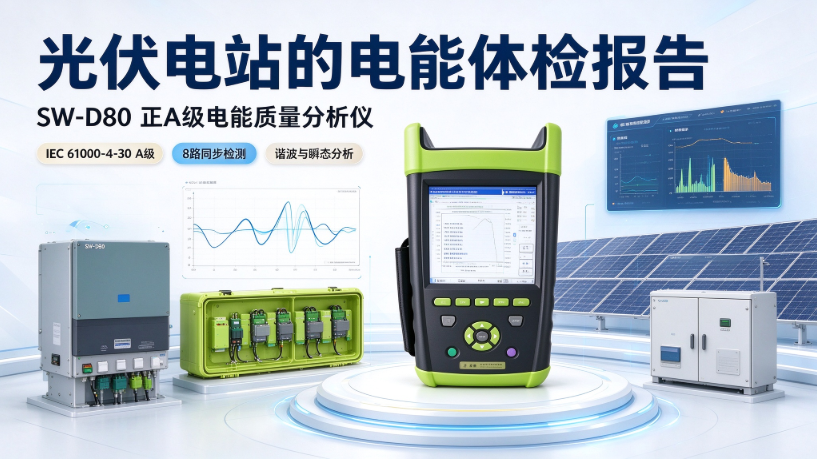

苏州德斯威科技有限公司 SW‑D80 光伏电能质量分析仪，是一款正 A 级仪表，适用于光伏电站汇流箱、逆变器等设备电性能监测，用于评估电能安全及设备运行状态。它可对谐波、电压、电流、频率、电压波动、闪变、功率、三相不平衡等各类电能质量参数完成记录与分析；同时支持瞬态监测、录波分析、能效损耗评估、逆变器测量等高级功能，测试数据可配套分析软件开展二次解析，是光伏电站并网及运维检测的常用设备。
测量性能方面，SW‑D80 采用 16 位采样位数，单通道 51.2kHz 采样率，最高采样频率 200kHz；测量性能满足 IEC 61000‑4‑30 A 级标准，符合 IEC 61000‑4‑7 谐波测量、IEC 61000‑4‑15 闪变测量要求，功率分解遵循 IEEE 1459；支持 1‑100 次谐波、0.5‑99.5 次间谐波以及 2kHz‑9kHz 高次谐波测量；瞬时最大可测电压 6000V，电压量程 0‑1500V（精度 0.1%），电流量程 600~6000A（精度 0.1%）。
多通道与长录波方面，SW‑D80 支持 8 路电力线路同时完成电能质量检测，配备 4 路电流输入（A/B/C/N）和 5 路电压输入（A/B/C/N/GND），多通道同步测量便于跨线路比对；内置 32G 大容量存储，支持长时间不间断数据记录；兼容手动录波、定时录波，最长可连续录波 50 小时，还可定制触发录波功能；瞬态监测可捕获最短 50μs 波形，精准记录电压暂降、暂升、中断、冲击电流等事件。
事件与分析方面，SW‑D80 可对各通道设置各类事件阈值，实现测量监视与异常事件存储，支持记录电压暂升、暂降、中断、冲击电流、闪变越限、谐波越限、电压不平衡越限等数十类事件；配套 POViewer 分析软件，以趋势图展示电压、电流、功率、频率、谐波统计结果，通过直方图和趋势图输出谐波分析，支持暂态稳态告警事件解析与多通道对比，可生成符合国标要求的检测报表。
数据导出方面，SW‑D80 可快速输出 Excel 报表、趋势图、谐波频谱柱状图及 ITIC 曲线，支持 Word 格式报表（表格与图片同步展示），可导出 CSV 格式原始记录数据；配备千兆以太网接口实现安全完整数据导出，USB 接口支持 U 盘导出与软件升级，兼容 Modbus 协议，可通过网线远程读取设备数据；软件支持多份数据导入对比、截取任意时间段、报表参数自定义修改，并具备平台上云扩展能力。
硬件与安全方面，SW‑D80 采用 5.6 寸 LCD 显示屏（分辨率≥640×480），可实时显示单 / 多通道波形、相位矢量图、谐波；适配多款电流钳，可选 5A、200A、500A 电流钳及 6000A 电流环，兼容用户自有电流钳与多品牌电流互感器；安全等级达到 600V CAT IV/1000V CAT III，防护等级 IP53，工作时间≥6 小时，适应电站现场复杂环境。
在应用场景上，SW‑D80 广泛用于光伏电站并网验收、定期巡检与故障排查：在汇流箱侧监测组串电流与电压质量，及时发现组串失配与接线异常；在逆变器侧评估输出谐波、三相不平衡与效率；在并网点完成电能质量全项检测，支撑并网验收与电网调度。从一次现场测量到长期录波分析，SW‑D80 以 A 级精度为光伏电站出具权威的 "电能体检报告"。
